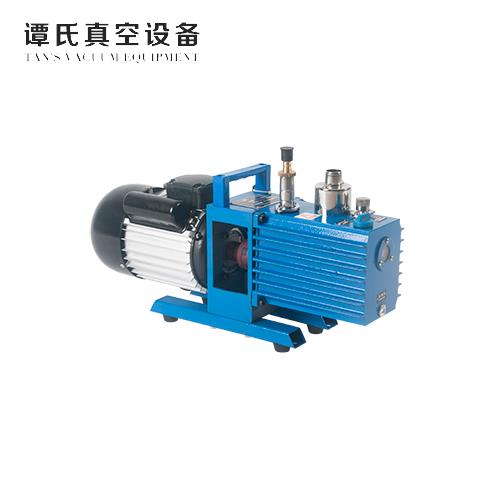

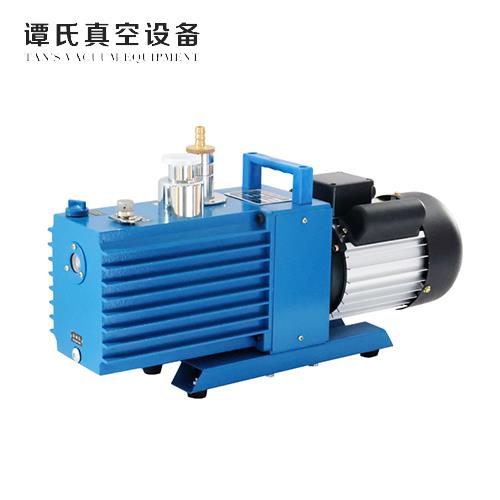

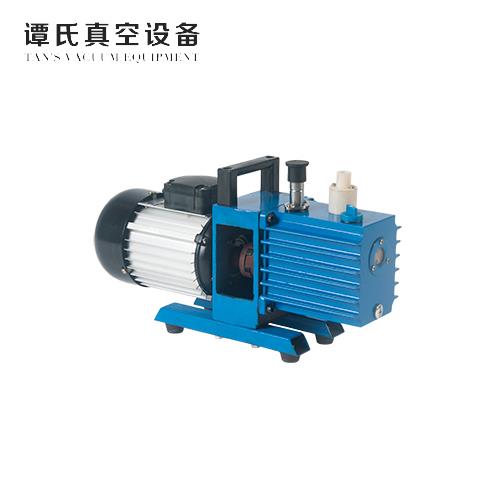

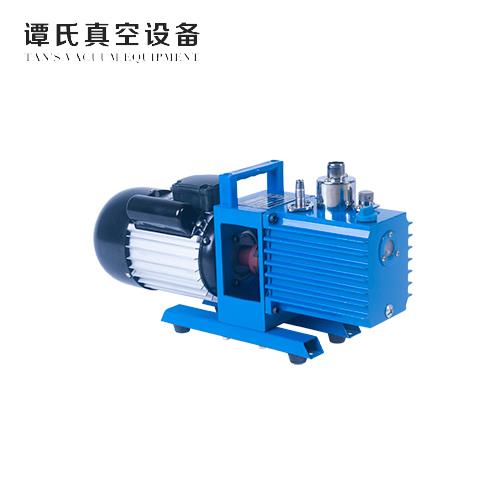

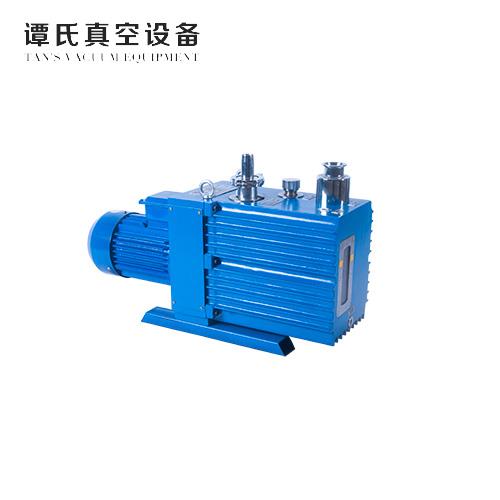

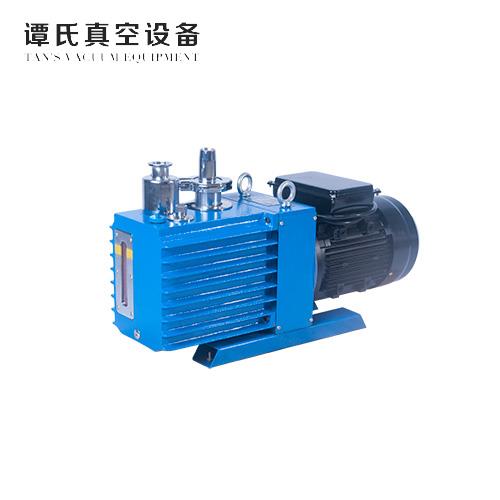

2XZ系列直聯旋片式真空泵
該系列泵是用來對密封容器抽除氣體的基本設備。它可單獨使用，也可用為增壓泵、擴散泵、分子泵的前級泵、維持泵、鈦泵的預抽泵用；可用于電真空容器制造、真空焊接、印刷、照相制版、食品包裝、真空吸塑、制冷設備維修及儀器、儀表設備配套和實驗室等。廣泛適用于航空航天、半導體、鍍膜、食品包裝、干燥、制冷、科研、醫療、電子、化工、醫藥等專業單位和大專院校等部門的實驗室、化驗室。
一、結構特點
1.體積小，重量輕、噪音低；
2.設有氣鎮閥，可抽除少量水蒸汽；
3.設有自動防返油雙重保險裝置；
4.小口徑2XZ-2，2XZ-4真空泵專配真空干燥箱、冷凍干燥機，印刷機械；
5.配小口徑轉換接頭、KF接口；
二、技術參數
|
參數/型號 |
2XZ-0.25 |
2XZ-0.5 |
2XZ-1 |
2XZ-2 |
2XZ-4 |
|
|
抽氣速率m3/h(L/S) |
50（HZ） |
0.9（0.25） |
1.8（0.5） |
3.6（1） |
7.2（2） |
14.4（4） |
|
60(HZ) |
1.1（0.3） |
2.1（0.6） |
4.3（1.2） |
8.6（2.4） |
17.2（4.8） |
|
|
極限壓力（Pa） |
分壓力 |
≤6×10-1 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
|
全壓力 |
≤6.5 |
≤1.33 |
≤1.33 |
≤1.33 |
≤1.33 |
|
|
50HZ |
轉速（r/min） |
1400 |
1400 |
1400 |
1400 |
1400 |
|
60HZ |
轉速（r/min） |
1720 |
1720 |
1720 |
1720 |
1720 |
|
電機功率 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
|
|
電源電壓（V) |
220 |
220/380 |
220/380 |
220/380 |
220/380 |
|
|
進氣口口徑（外徑） |
φ15 |
φ20 |
φ20 |
φ30 |
φ30 |
|
|
噪音（dBA） |
63 |
65 |
65 |
68 |
68 |
|
|
容油量（L） |
0.5 |
0.6 |
0.7 |
1 |
1.2 |
|
|
外形尺寸 |
403×130×240 |
447×168×260 |
469×168×260 |
514×168×282 |
565×168×282 |
|
|
重量（Kg）毛重/凈重 |
16/15 |
17/16 |
18/17 |
22/20 |
24/22 |
|
