2X-A系列旋片式真空泵用途及使用范圍：
2X-A系列旋片式真空泵是一種結構較為完善的真空泵，它可以在任何入口壓強下工作。因此它較之一般旋式真空泵具有更廣泛的使用范圍，目前這種泵已普遍應于各類食品的真空包裝，橡膠和塑料工業的真空吸塑成型，印刷工業的紙張輸送，各類鑄件的真空浸漬防漏，真空夾具、真空干燥、真空過濾、真空動力試驗以及醫院手術室的真空吸引等在本泵所能達到的范圍內的真空處理。
該產品在研制過程中，在進氣口設置了保護閥和電磁放氣閥。用戶可免除噴油和忘記關閥及開閥充氣的煩惱。并且還有過濾塵土、微顆粒氣體的功能。若顆粒塵土較多，堵塞過濾網布時在本產品裝置的布爾登真空表上即可反應出，方便清理而且不用拆除管道。
2X-A系列旋片式真空泵設計參數：
|
參數 型號 |
2X-4A |
2X-8A |
2X-15A |
2X-30A |
2X-70A |
2X-100A |
|
|
抽速 L/S |
4 |
8 |
15 |
30 |
70 |
100 |
|
|
極限壓力Pa |
分壓力 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10- |
≤6×10-2 |
|
全壓力 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
|
轉速r/min |
450 |
320 |
320 |
450 |
420 |
360 |
|
|
工作電壓V |
220/380 |
380 |
380 |
380 |
380 |
380 |
|
|
電機功率Kw |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
|
|
進氣口口徑 |
25 |
40 |
40 |
65 |
80 |
90 |
|
|
適用電磁壓差閥 |
DYC-Q25 |
DYC-Q40 |
DYC-Q40 |
DYC-Q65 |
DYC-Q80 |
DYC-Q100 |
|
|
用油量 L |
1 |
1.5 |
2 |
3 |
4 |
5 |
|
|
外形尺寸mm |
540×335×380 |
790×430×540 |
790×530×540 |
780×500×560 |
910×650×700 |
1130×740×700 |
|
|
冷卻水量 L/mm |
-- |
-- |
-- |
71 |
72 |
72 |
|
|
毛重/凈重Kg |
55/50 |
158/148 |
202/190 |
230/206 |
338/320 |
400/370 |
|
2X-A系列旋片式真空泵產品展示：

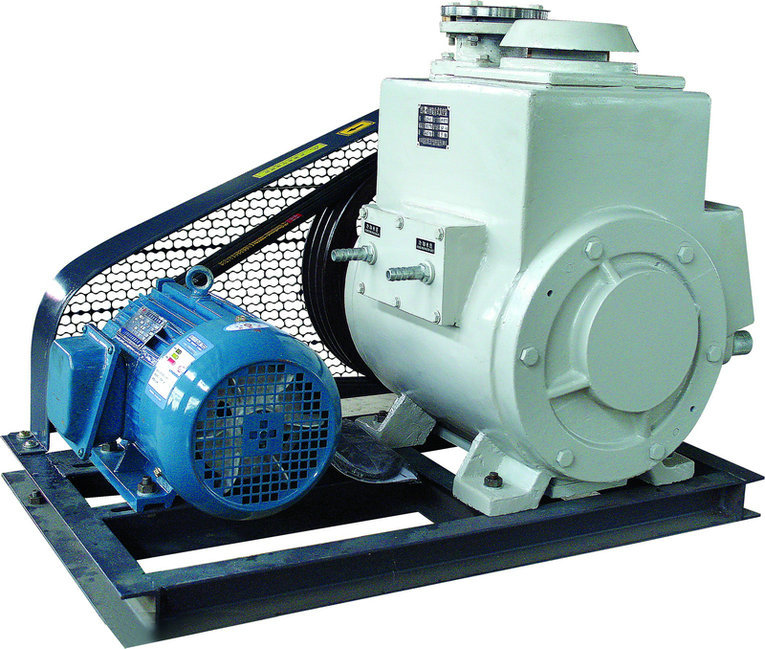

2X-70A旋片式真空泵：
